圆形连接器焊接需要注意什么?

圆形连接器焊接需要注意什么?

圆形焊接搭载传统的焊接方法,虽然批量电子产品生产已较少采用手工焊接了,但对电子产品的维修、调试中不可避免地

还会用到手工焊接。焊接质量的好坏也直接影响到维修效果。手工焊接是一项实践性很强的技能,要多练、多实践,才能

有较好的焊接质量。

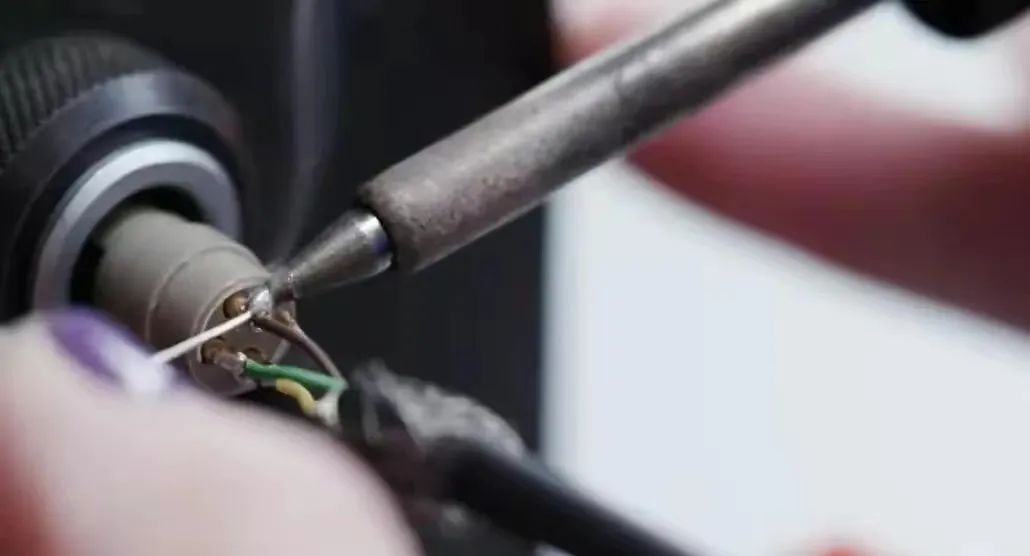

01 连接器的焊接方法?

1.焊接前,应将连接器拆开取出绝缘体。

2.将连接器绝缘体放在夹具上,右手持电烙铁,左手用尖嘴钳或镊子夹持导线。焊接前,电烙铁要充分预热。烙铁头刃面

 上要吃锡,即带上一定量焊锡。

3.将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60℃角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处

 停留的时间控制在1-2秒钟。

4.抬开烙铁头。左手仍夹持线缆不动。待焊点处的锡冷却凝固后,才可松开左手。

5.绝缘体无烫伤,锡点光滑无毛刺、无虚焊,焊线定义符合图纸要求,轻拿轻放。

6.用完烙铁后烙铁头加锡保护再关掉电源。

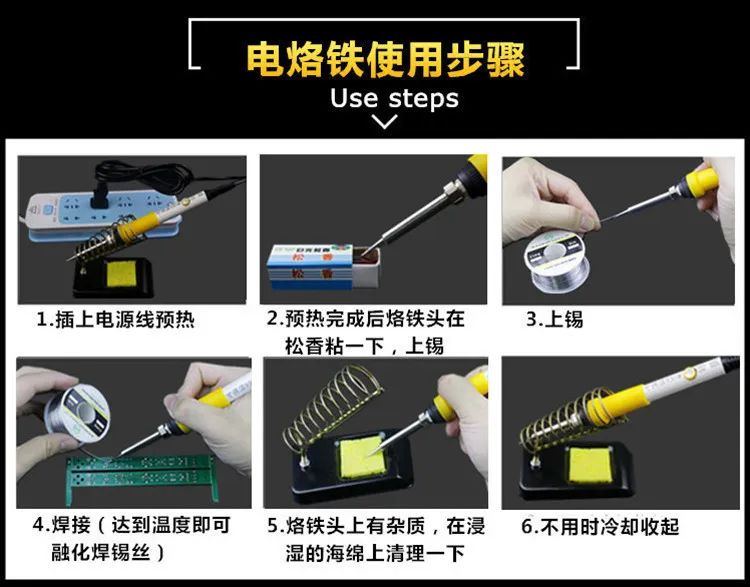

02 手工焊接有哪些注意事项呢?

1. 保持烙铁头的清洁、保养焊接时,烙铁头长期处于高温状态,很容易氧化并沾上一层黑色杂质。因此,要注意用湿海绵随时

 擦拭烙铁头,在长时间未使用时应在烙铁头上加上锡,防止烙铁头氧化,造成无法粘锡。

2. 助焊剂用量要适中。

3. 烙铁的撤离要及时,而且撤离时的角度和方向与焊点的形成有关。

4. 在焊锡凝固之前切勿使焊件移动或受到振动,否则极易造成焊点结构疏松或虚焊。

5. 焊接时间不宜过长,否则容易烫坏元件,表面应光亮圆滑,无锡刺,锡量适中。

6. 电烙铁应放在烙铁架上。
