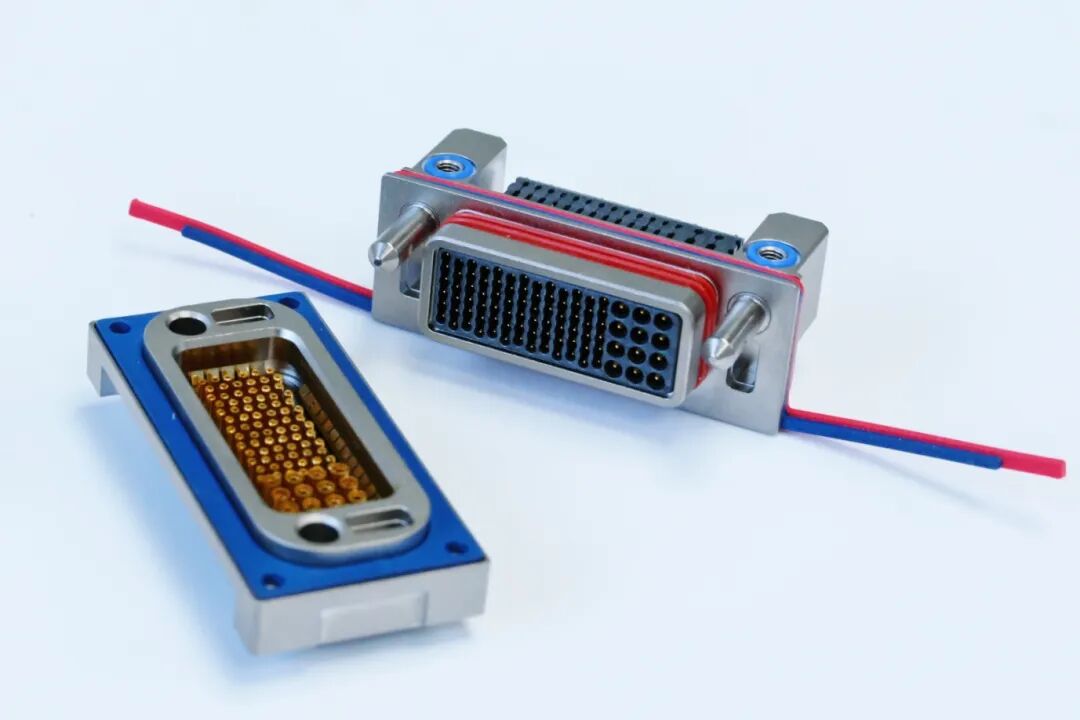

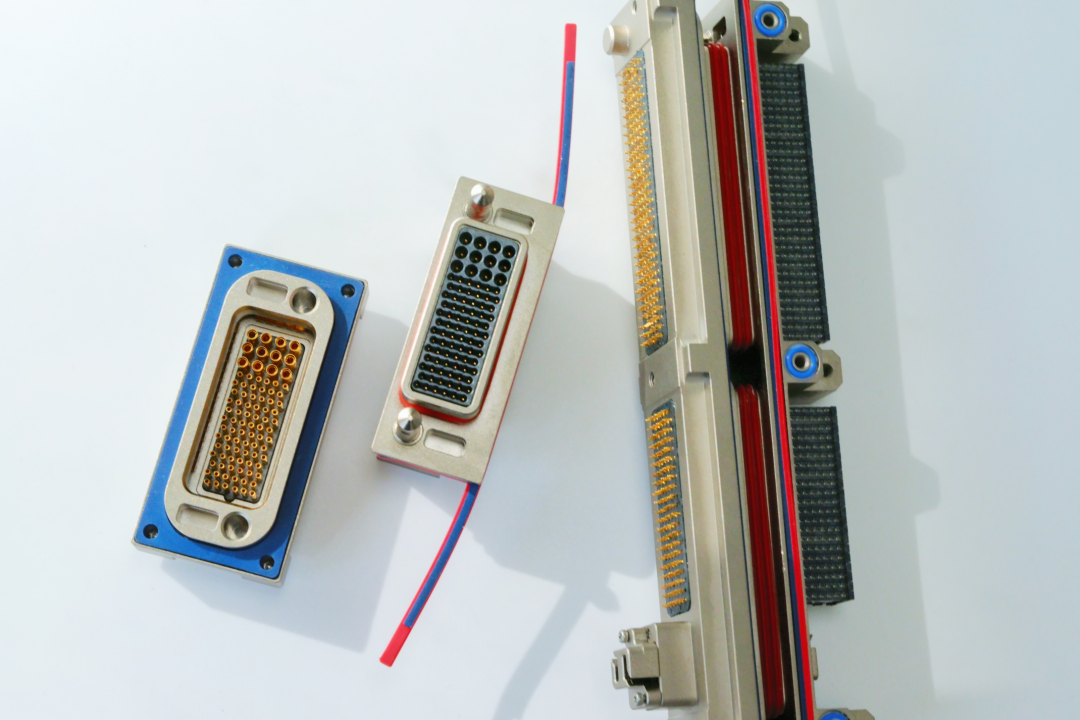

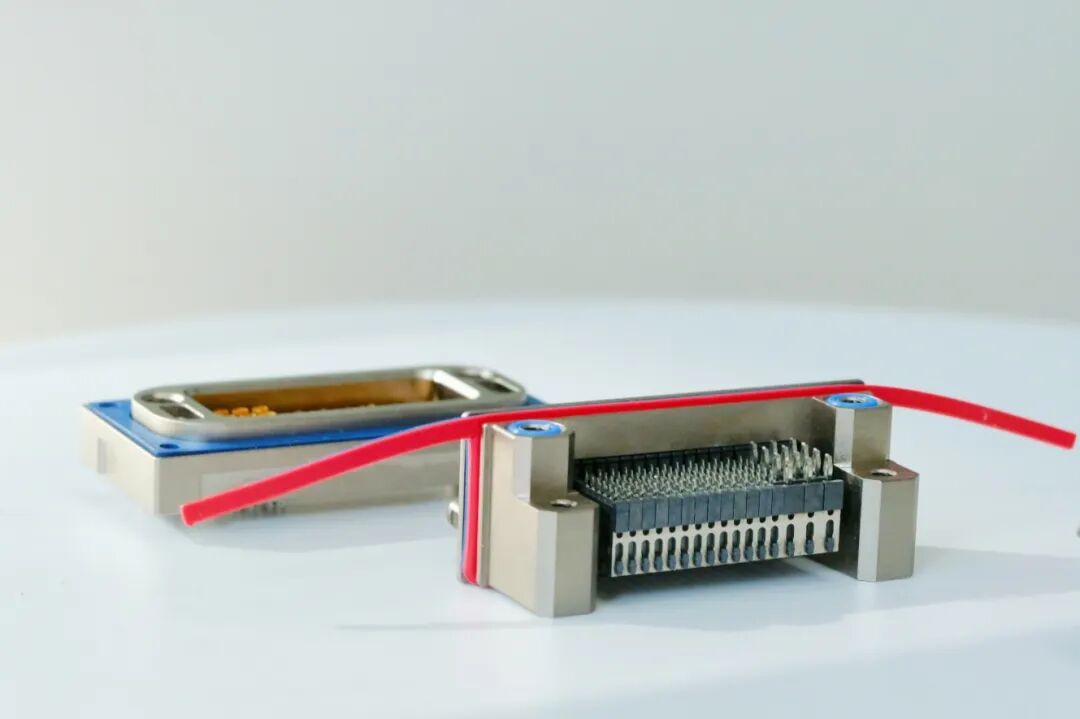

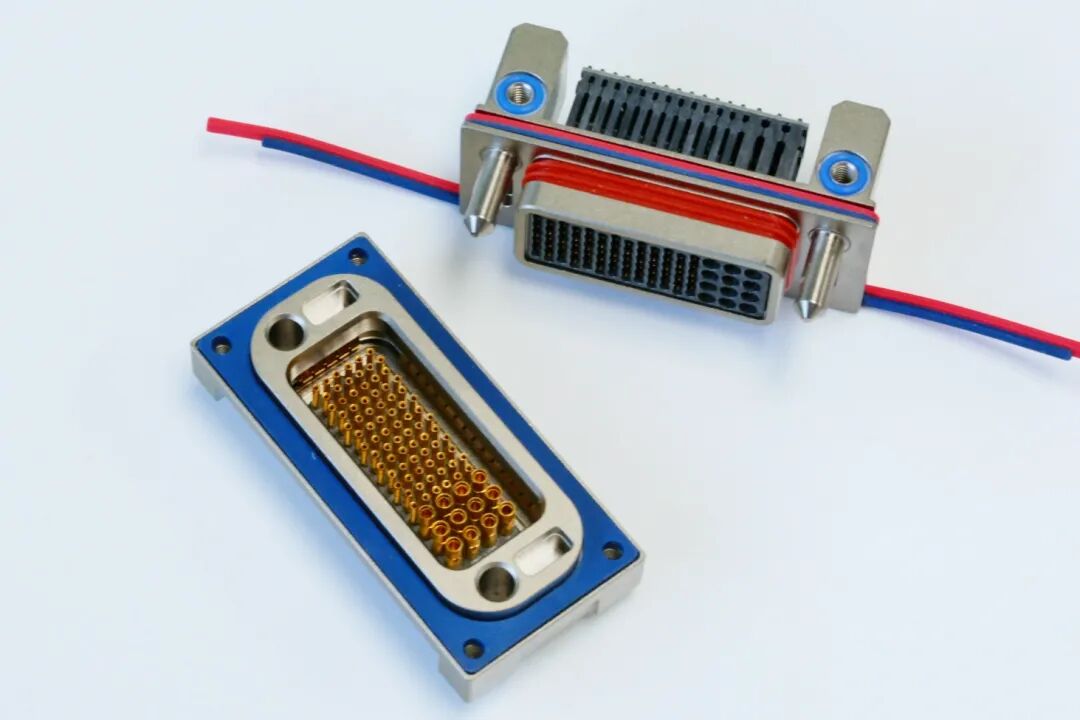

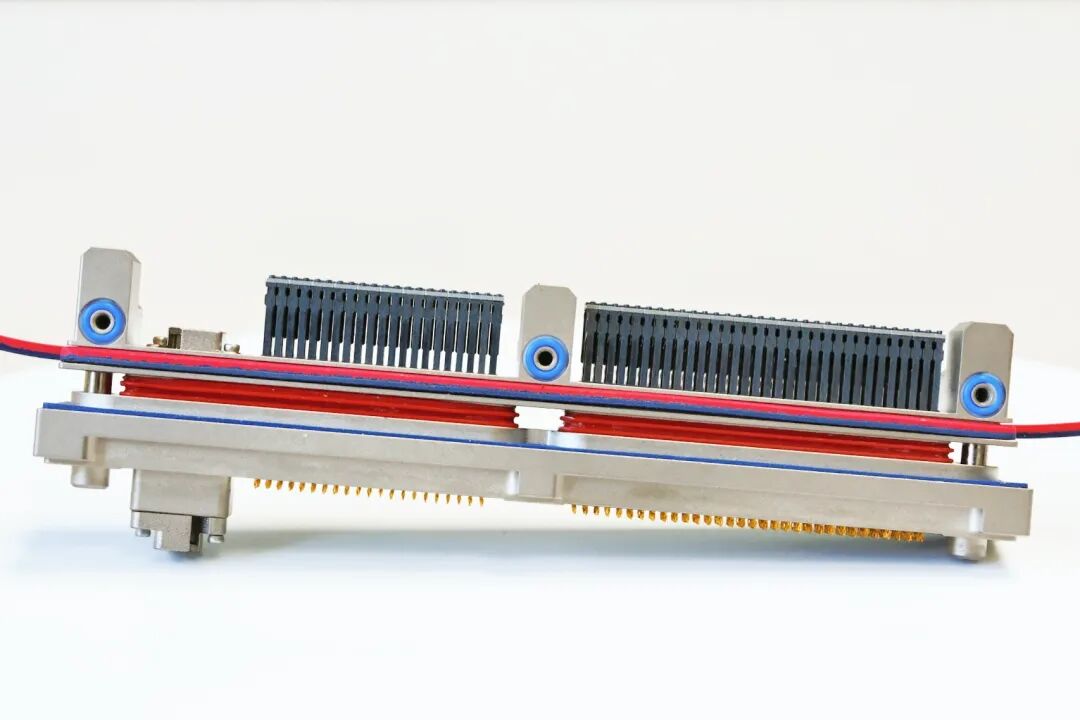

新品发布~~~LRM模块化高速连接器

随着电子技术的快速发展，在电力传输、工业自动化、航空航天等领域，对高效、稳定、可靠的电气连接解决方案的需求日益增长。

因此日晟万晟自主研发了新一代综合式航电模块标准连接器，并取得了国家认证发明专利。该款连接器是一种模块化、高性能高速率的系

统连接器产品，多腔体模块化设计可以支持多种信号类型，射频、高频高速、光信号及电源的混合传输，不同的腔体可以灵活配置不同功

能模块。

01 技术优势

模块化设计

高度灵活性：LRM连接器提供模块化组合式结构，集成差分、电源、射频、光纤等多种模块，可根据客户需求进行灵活组合，满足不

同应用场景的需求，这种设计极大提高了设计灵活性和定制化能力。

多种配置：LRM连接器支持多种配置，包括One Bay、Two Bay、Three Bay等，以及多种壳体设计，使得工程师在设计时能够根据

需要选择合适的配置。

高性能传输

高速率传输：LRM连接器支持高速数据传输，特性阻抗为100Ω，最高传输速率可达12.5Gbps，这使得LRM连接器能够满足现代电子

设备对高速数据传输的需求。

高频率传输：LRM连接器支持高频信号传输，频率范围可达DC-20GHz，适用于需要处理高频信号的应用场景。

可靠性与耐用性

低插拔力：LRM连接器采用刷式接触或标准接触设计，具有较低的插拔力，有利于减少连接器在插拔过程中的磨损，提高使用寿命。

稳定电气性能：LRM连接器的设计确保了稳定的电气性能，即使在恶劣的环境条件下也能保持可靠的信号传输。

长服务寿命：由于其优越的设计和材料选择，LRM连接器具有较长的服务寿命，降低了维护成本。

精细工艺与高密度集成

高密度引脚：LRM连接器引脚数量多、间距小，如某些型号的引脚中心距可达1.35mm或1.80mm，实现了高密度集成化组合式结构。

免焊技术

优化焊接工艺：针对LRM连接器引脚数量多、间距小、焊接间隙微小的特点，一次焊接合格率较低，为方便作业，采用免焊工艺技术，

从产品结构上优化，可以实现可靠的连接质量。

综上所述，LRM连接器的关键技术包括模块化设计、高性能传输、可靠性与耐用性、精细工艺与高密度集成以及免焊接技术等方面。

这些技术的综合应用使得LRM连接器在现代电子设备中发挥着重要作用。

02 产品应用方向

电力传输/工业自动化/航空航天/军工

LRM连接器可应用于航空、航天、电子、兵器、船舶等领域（电磁对抗、火控雷达、加固计算机、声纳及图像处理）等设备上，

具体应用在机箱模块与背板之间，如SEM-C、SEM-D、SEM-E、ASAAC、CPCI等标准模块和定制非标模块上。将促进相关技术的

创新和发展，为电力传输，工业自动化、航空航天、军工等领域的技术进步提供有力支持。

03产品优势

先进性/实用性/稳定性/安全性/可扩展/经济环保

1）先进性：

日晟万欣在研发过程中紧跟技术发展趋势，自主知识产权的LRM7812连接器，可实现连接器与稳压电路的完美结合，以确保产品在技术

上保持领先地位。

2）实用性：

研发的连接器产品可满足实际测试需求，具备易用性、稳定性和可靠性，能够适用于SEM-D、SEM-E、ASAAC、CPCI等标准模块。

3）稳定性：

系统可长期稳定工作，对工作环境和工作条件的要求较低，适用于高振动、强冲击、耐盐雾、高低温等环境。

4）安全性：

确保设备在使用过程中不会对人员和设备造成安全隐患。机械寿命可以达到2000次，确保设备的整体安全性能。

5）可扩展性：

具备良好的升级和扩展能力，差分、射频、光合电源模块具有相同尺寸可实现模块化组合，便于后续的功能扩展和性能提升。

6）可维护性：

结构设计应便于维护和维修，模块集成化、小型化，降低维护成本和提高维护效率。

7）标准化与兼容性：
